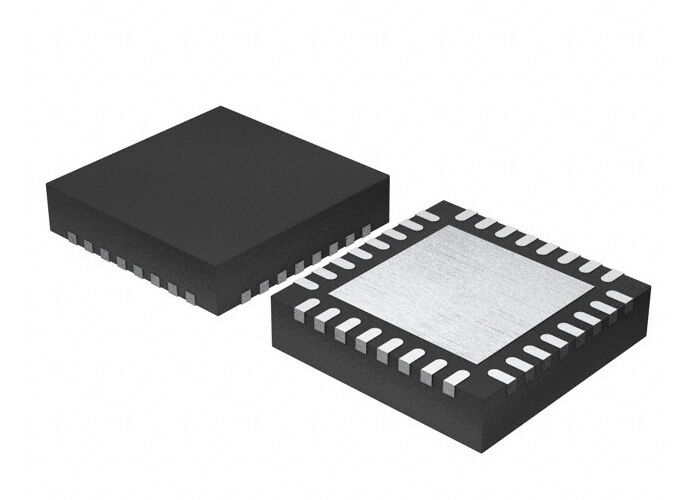

STPM34TR Entegre Devre Çip Yüksek Hassasiyetli Tek Fazlı Ölçüm IC QFN-32

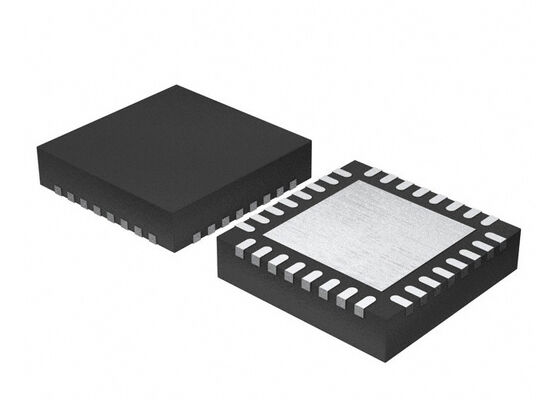

STPM34TR Entegre Devre Çip Yüksek Hassasiyetli Tek Fazlı Ölçüm IC QFN-32

STPM34TR Ürün Tarifi
STPM34TR Tek fazlı ölçüm IC'leri, Rogowski bobini, akım transformatörü kullanarak elektrik hattı sistemlerinde gücün ve enerjilerin yüksek doğrulukla ölçülmesi için tasarlanmış bir ASSP ailesidir.veya şunt akım sensörleriBu cihazlar anlık voltaj ve akım dalga biçimlerini sağlar ve voltaj ve akımların, aktif, reaktif ve görünür gücün ve enerjilerin RMS değerlerini hesaplar.STPM34TR karışık sinyal IC'leri bir analog ve bir dijital bölümden oluşur.Analog bölüm, en fazla iki programlanabilir kazanç düşük gürültü düşük ofset amplifikatöründen ve en fazla dört 2. sıra 24 bit sigma-delta ADC'den oluşur.Bağımsız sıcaklık telafi ile iki bant aralığı gerilim referansıDijital bölüm, dijital filtreleme aşamasından, kablolu bir DSP'den, giriş için DFE'den ve bir seri iletişim arayüzünden (UART veya SPI) oluşur.Bunlar tamamen yapılandırılabilir ve tüm mevcut dinamik aralığında tek bir noktada hızlı bir dijital sistem kalibrasyonuna izin verir..

STPM34TR'nin özellikleri

STPM34TR'nin özellikleri
Aktif güç doğruluğu:
5000: 1 dinamik aralık üzerindeki % 0.1 hata
< % 0,5 hata 10000: 1 dinamik aralık
AC watt sayaçları için EN 50470-x, IEC 62053-2x, ANSI12.2x standart gereksinimlerini 50-60 Hz'den fazla
Reaktif güç doğruluğu:
2000 yılına göre % 0,1 hata: 1 dinamik aralık
Çift modlu görünür enerji hesaplaması
Anlık ve ortalama güç
RMS ve anlık voltaj ve akım
Alt ve aşırı voltaj algılama ve izleme
Aşırı akım tespiti ve izleme
Programlanabilir CRC polinomal doğrulama ile UART ve SPI seri arayüzü
Programlanabilir LED ve kesinti çıkışları
Dört bağımsız 24 bitlik 2. sıra sigma-delta ADC
İki programlanabilir kazanç helikopter sabit düşük gürültü ve düşük ofset amplifikatörleri
Bant genişliği 3,6 kHz -3 dB
Vcc besleme aralığı 3.3 V ± 10%
Besleme akımı Icc 4.3 mA (STPM32)
Giriş saat frekansı 16 MHz, Xtal veya harici kaynak
İkiz hassasiyetli gerilim referansı: bağımsız programlanabilir TC ile 1.18 V, 30 ppm/°C tip.
İç düşük düşme düzenleyicisi 3 V (tipik)
QFN paketleri
Çalışma sıcaklığı: -40 °C - +105 °C

STPM34TR Uygulamaları
Sanayi
Enerji üretimi ve dağıtımı
Ev, bina ve şehir otomasyonu
Ölçme
