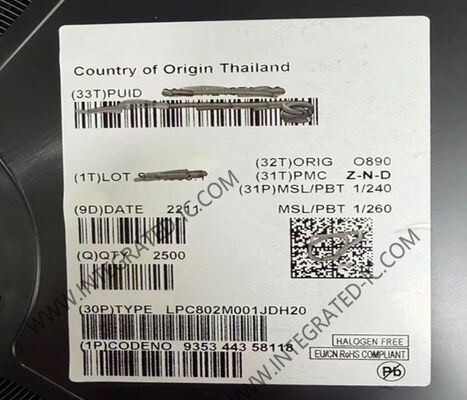

LPC802M001JDH20 Mikrodeneleyicisi MCU, Arm Cortex-M0+ çekirdeğine dayalı 32 bitlik mikrodeneleyicidir

LPC802M001JDH20, Arm Cortex-M0+ tabanlı, 15 MHz'e kadar frekanslarda çalışan, uygun maliyetli bir 32-bit MCU serisidir. LPC80x MCU serisi, 32 KB'a kadar flash bellek ve 4 KB SRAM'ı destekler.

LPC802M001JDH20, güç açısından optimize edilmiş bir çekirdeğe sahiptir, popüler küçük form faktörlü bir paket kullanır ve ayrı bir güç rayı aracılığıyla seviye kaydırmayı destekler. LPC80x çevre birimi paketi şunları içerir: bir CRC motoru, bir I²C veri yolu arayüzü, iki adede kadar USART, bir SPI arayüzü, bir kapasitif dokunmatik arayüz, bir çoklu oranlı zamanlayıcı, bir uyandırma zamanlayıcısı, genel amaçlı bir 32-bit sayaç/zamanlayıcı, 12-bit bir ADC, 10-bit bir DAC, bir analog karşılaştırıcı, anahtar matrisi yapılandırılabilir işlevselliğine sahip G/Ç portları, bir giriş modu eşleştirme motoru, programlanabilir bir mantık ünitesi (PLU) ve 30 adede kadar genel amaçlı G/Ç pini.

• Arm Cortex-M0+ işlemci (sürüm r0p1), 15 MHz'e kadar frekanslarda çalışır, entegre tek döngülü çarpıcı ve hızlı tek döngülü G/Ç portlarına sahiptir
• Yerleşik Gömülü Vektör Kesme Denetleyicisi (NVIC) ile Arm Cortex-M0+
• Sistem saati ve AHB çok seviyeli veri yolu
• Dört kesme noktası ve iki izleme noktası ile Seri Tel Hata Ayıklama (SWD); JTAG Sınır Tarama (BSDL) destekler
• Kod Okuma Koruması (CRP) ile 32 KB'a kadar yonga içi flash programlanabilir bellek
• 4 KB'a kadar SRAM
• Farklı güç alanları arasında seviye kaydırmalı sinyalleri destekleyen çift G/Ç güç kaynakları
• Tek veya çift güç kaynağı (1,71 V - 3,6 V)
• Çalışma sıcaklığı aralığı: -40 °C ila +105 °C

• Endüstriyel kontrol
• POS terminalleri
• Ev kontrol panelleri
• Ev enerji göstergeleri
• Akıllı saatler ve fitness takip cihazları
• Gözetim
• Yaşamsal belirti monitörleri
• Hareket kontrolü ve robotik
• Tüketici elektroniği
• İşitme cihazları
• Klima (AC)
