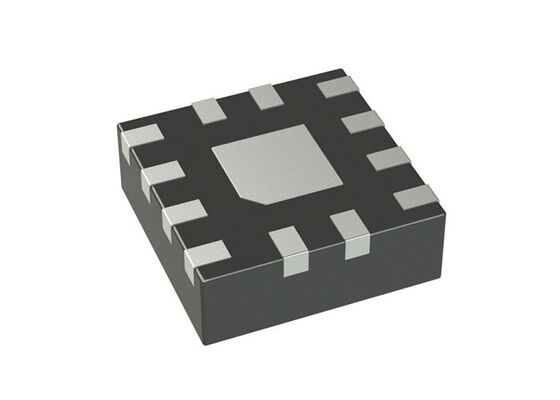

TRF0108RPVT/EM Radyasyona Toleranslı Yakın DC 12GHz Differential-to-Single-End RF Amplifier 17,1dB Kazanç

TRF0108RPVT/EM, radyo frekansı (RF) uygulamaları için optimize edilmiş çok yüksek performanslı, farklılıktan tek uçlu (D2S) bir amplifikatördür.Cihaz, yüksek performanslı DAC39RF10-SEP veya AFE7950-SEP gibi dijital-analog dönüştürücü (DAC) tarafından çalıştırıldığında D2S dönüşümü gerektiren uygulamalar için mükemmel bir seçimdir..

Çip içi eşleştirme bileşenleri, basılı devre kartı (PCB) uygulamasını basitleştirir ve kullanılabilir bant genişliğinde en yüksek performansı sağlar.Cihaz, Texas Instruments'in gelişmiş tamamlayıcı BiCMOS işlemini kullanarak üretilmiştir ve alan tasarrufu sağlayan, WQFN-FCRLF 2 mm x 2 mm paket.

• Sıklık: 0Hz ~ 12GHz
• P1dB: 11.4dBm
• Kazanç: 17.1dB
• Gürültü Rakamı: 12.3dB
• RF Tipi: Radar
• Voltaj kaynağı: 4.75V ~ 5.25V
• Akım kaynağı: 170mA
• Test sıklığı: 2 GHz

• Satıcı ürününün çizim numarası: VID V62/26604
• Toplam iyonlaştırıcı dozda (TID) 30krad (Si) 'a kadar radyasyon toleransı
• Radyasyon sertliği güvencesi (RHA) 30krad (Si) TID'ye kadar
• Yükseltilmiş düşük doz oranı duyarlılığı (ELDRS) serbest süreci
• Tek olaylı kilitleme (SEL) 43MeV-cm2/mg LET'e karşı bağışık
• Uzay geliştirilmiş plastik inşaat (Uzay EP, SEP)
• Kurşunsuz tasarım
• Genişletilmiş sıcaklık aralığı: -55°C - +125°C
• Differential to single-ended (D2S) RF amplifier
• 12GHz'e yakın DC çalışması
• Kazanç: 2GHz'de 15.2dB
• OP1dB: 11.4dBm (2GHz), 9.4dBm (6GHz)
• OIP3: 27dBm (2GHz), 28.5dBm (6GHz)
• NF: 10.9dB (2GHz), 12.1dB (6GHz)
• Güç kesme özelliği
• Aktif akımla 5V güç kaynağı: 170mA

• RF DAC'larla doğrudan arayüzler
• Havacılık ve savunma sistemleri
• Fazlı radar
• İletişim yükü
• Radar görüntüleme yükü
