2ED2183S06F 650V 2.5A MOSFET ve IGBT için Yüksek Akımlı Yarım Köprü Kapı Sürücü IC'si

2ED2183S06F 650V 2.5A MOSFET ve IGBT için Yüksek Akımlı Yarım Köprü Kapı Sürücü IC'si
2ED2183S06F 650V 2.5A MOSFET ve IGBT için Yüksek Akımlı Yarım Köprü Kapı Sürücü IC'si

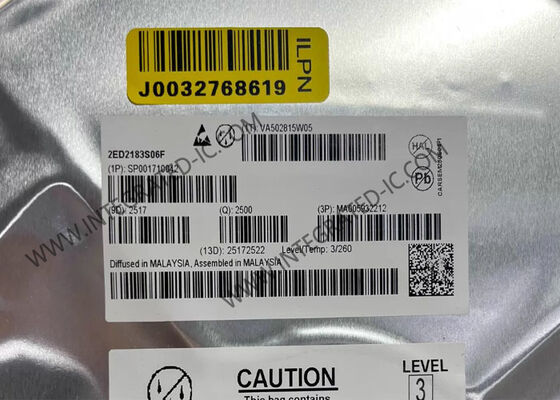

Büyük resim :  2ED2183S06F 650V 2.5A MOSFET ve IGBT için Yüksek Akımlı Yarım Köprü Kapı Sürücü IC'si

Ürün ayrıntıları:
Menşe yeri: CN
Marka adı: Original Factory
Sertifika: Lead free / RoHS Compliant
Model numarası: 2ED2183S06F
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10
Fiyat: Contact for Sample
Ambalaj bilgileri: DSO-8
Teslim süresi: 5-8 İş Günü
Ödeme koşulları: T/T,L/C,Western Union
İletişim

2ED2183S06F 650V 2.5A MOSFET ve IGBT için Yüksek Akımlı Yarım Köprü Kapı Sürücü IC'si

Açıklama
Parça numarası: 2ED2183S06F Sürücü Sayısı: 2
Gerilim - Besleme: 10V ~ 20V Mantık Gerilimi - VIL, VIH: 1.1V, 1.7V
Akım - Tepe Çıkışı (Kaynak, Alıcı): 2,5A, 2,5A Yüksek Taraf Gerilimi - Maks (Bootstrap): 650 V

2ED2183S06F Entegre devre çipi 650V 2.5A Yüksek Akımlı Yarım Köprü Geçidi Sürücüsü IC
Ürün Tanımı

2ED2183S06F, DSO-8 paketinde tipik 2.5A yuva ve kaynak akımı olan MOSFET ve IGBT için 650V yarı köprü yüksek akımlı, yüksek hızlı kapı sürücüsüdür.Artan sürüklenme için DSO-14 paket versiyonu da mevcuttur.2ED21834S06J. Infineon'un SOI teknolojisine dayanan bu cihaz, VS pinindeki negatif geçici voltajlara karşı mükemmel dayanıklılık ve gürültü bağışıklığı sunar.Parazit tiristor yapıları bulunmamaktadır., tüm sıcaklık ve voltaj koşullarında parazitik kilitlemeyi ortadan kaldırır.

Özellikler
Parametreler Değer
Sürücü sayısı 1 Sürücü
Çıktı sayısı 1 Çıktı
Çıktı Akımı 2.5 A
Güçlendirme Voltajı - Min 10 V
Besleme Voltajı - Max 20 V
Kalkma Zamanı 15 ns
Sonbahar Zamanı 15 ns
Asgari çalışma sıcaklığı -40 °C
Maksimum çalışma sıcaklığı +125 °C
En fazla kapatma gecikme süresi 300 ns
En fazla açma gecikme süresi 300 ns
Çalışma akımı 550 μA
Güç Kaybedilmesi 625 mW
Yayılma Gecikmesi - Max 300 ns
Temel Özellikler
  • Çalışma gerilimleri (VS düğüm) < +650V
  • 100V'lik negatif VS geçici bağışıklık
  • Entegre ultra hızlı bootstrap diyot
  • Bootstrap çalışması için yüzen kanal
  • Entegre ateşleyici koruma
  • 25V'lik maksimum güç kaynağı voltajı
  • Her iki kanal için bağımsız UVLO
  • 200 ns yayılma gecikmesi
  • HIN, /LIN giriş mantığı
  • VS Pin üzerinde -11V'ye kadar mantıksal çalışma
  • -5V girişlerde negatif gerilim toleransı
  • Yüksek yan anahtarlar için tasarlanmış
Başvurular
  • Elektrikli aletler
  • Kablosuz elektrikli aletler ve dış mekan güç ekipmanları
  • Ev aletleri
  • Motor kontrolü
  • Güç dönüşümü
