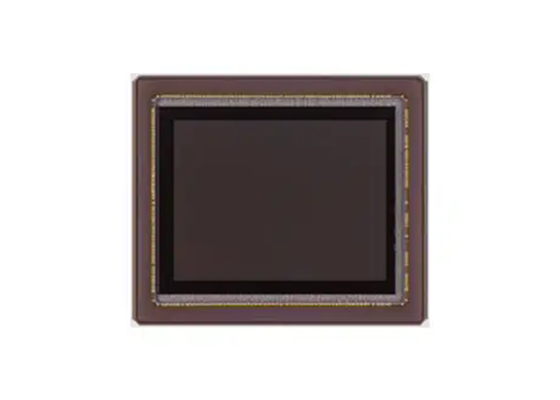

IMX06A-AJ1R-J 50.3 Mega-piksel CMOS Görüntü Sensörü, Arka tarafta aydınlatılmış yığılmış CMOS ve Quad Bayer Kodlaması

IMX06A-AJ1R-J, kare piksel dizisine sahip diyagonal 16,384 mm (Tip 1/0,98) 50,3 Mega piksel CMOS aktif piksel tipi yığınlı görüntü sensörüdür. Sütun paralel A/D dönüştürücü devreleri aracılığıyla yüksek hızlı görüntü yakalama elde etmek için Sony'nin arkadan aydınlatmalı ve yığılmış CMOS görüntü sensörü teknolojisini benimser ve geleneksel CMOS görüntü sensörlerine kıyasla yüksek hassasiyet ve düşük parazitli görüntüler sunar. Sensör, R, G ve B pigment birincil renk mozaik filtresini kullanır ve dört güç kaynağı voltajıyla çalışır: analog 2,9 V/1,8 V, dijital 0,83 V ve giriş/çıkış arayüzü için 1,8 V veya 1,2 V, düşük güç tüketimi sağlar.

• Görüntü boyutu: Çapraz 16,384 mm (Tip 1/0,98)
• Aktif piksel sayısı: 8192 (Y) × 6144 (D) Yaklaşık. 50,33 M piksel
• Birim hücre boyutu: 1,60 μm (Y) × 1,60 μm (V)
• Paket: 234 pin LGA 23,0 mm (Y) × 20,0 mm (D)

• Arkadan aydınlatmalı ve yığılmış CMOS görüntü sensörü
• Dörtlü Bayer Kodlama renk filtresi düzenlemesi
• Çift PD (Fotoğraf Diyotu)
• Yüksek Kare Hızı
• C-PHY versiyonu: Tam çözünürlük (Bayer) @30 kare/s
• D-PHY versiyonu: Tam çözünürlük (Bayer)@15 kare/s
• Yüksek sinyal-gürültü oranı (SNR)
• Dahili 2D Dinamik Kusur Piksel Düzeltme (DPC)
• Dahili sıcaklık sensörü
• RAW10, RAW12, RAW14 çıkış video formatı
• QBC Yeniden mozaik işlevi
• Piksel kontrolü ve veri çıkış arayüzü için bağımsız saat üretimi için iki PLL
• CSI-2 seri veri çıkışı
• MIPI D-PHY 2 şeritli / 4 şeritli, Maks. 4,5 Gbps/şerit, D-PHY spesifikasyonu sürüm 2.1 uyumlu
• MIPI C-PHY 2/3 üçlü, Maks. 6.0 Gsps/trio, C-PHY spesifikasyonu sürüm 2.0 uyumlu
• 2 kablolu seri iletişim (I2C "Hızlı mod", "Hızlı mod Plus" ve I3C'yi destekler)
• Çift Dönüşüm Kazanımı HDR (DCG-HDR) işlevi: 4x2 Bitişik Piksel Gruplama DCG-HDR
• Quad Bayer Kodlama HDR (QBC HDR) işlevi: Çapraz Gruplama QBC HDR
• Kullanıcılar için 4.0 kbit OTP ROM
