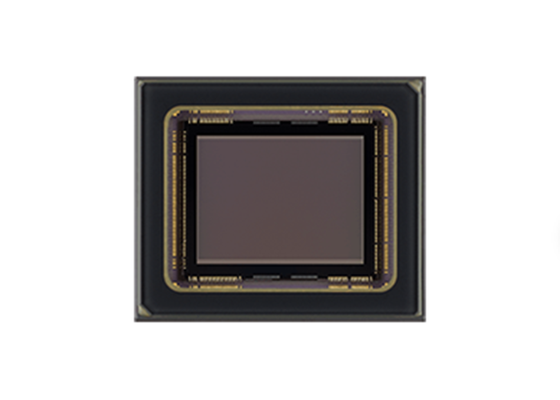

IMX487-AAMJ-C Küresel Kapaklı UV Görüntü Algılayıcısı

IMX487-AAMJ-C, çapraz bir piksel dizisi ve 8.13 M etkin pikselleri olan diagonal 11.1 mm (Tip 2/3) CMOS aktif piksel tipi katı durum görüntü sensörüdür.Bu çip değişken şarj-entegrasyon süresi ile küresel bir kapatma özelliğine sahiptir ve analog 3 ile çalışır.3 V, 2.9 V, dijital 1.1 V ve arayüz 1.8 V dörtlü güç kaynağı. UV dalga bandında (200 nm ila 400 nm) yüksek hassasiyet ve düşük karanlık akım özellikleri elde eder.

• Resim boyutu: Diagonal 11.1 mm (Tip 2/3) Yaklaşık 8.13 M piksel
• Toplam piksel sayısı: 2856 (H) × 2912 (V) Yaklaşık 8.31 M piksel
• Etkili piksel sayısı: 2856 (H) × 2848 (V) Yaklaşık 8.13 M piksel
• Aktif piksel sayısı: 2856 (H) × 2848 (V) Yaklaşık olarak 8.13 M piksel
• Önerilen kayıt piksel sayısı: 2840 (H) × 2840 (V) Yaklaşık 8.06 M piksel
• Birim hücre boyutu: 2,74 μm (H) × 2,74 μm (V)
• Optik siyah: Yatay (H) yön: Ön 0 piksel, arka 0 piksel; Dikey (V) yön: Ön 64 piksel, arka 0 piksel
• Paket: 230 pin LGA 20,0 mm (H) × 16,8 mm (V)

• CMOS aktif piksel tipi noktaları
• UV (UltraViolet) dalga bandı sensörü (200 nm ila 400 nm)
• Dahili zamanlama ayarlama devresi, H/V sürücüsü ve seri iletişim devresi
• Küresel kapatma fonksiyonu
• Giriş frekansı: 37.125 MHz / 74.25 MHz / 54 MHz
• Önerilen kayıt piksel sayısı: 2840 (H) × 2840 (V) yaklaşık 8.06 M piksel
• Farklı alt örnekleme ve okuma modları
• Tüm piksel tarama modunda maksimum kare hızı: 8 bit 194.0 kare/s, 10 bit 193.6 kare/s, 12 bit 127.2 kare/s
• Değişken hızlı kapatma fonksiyonu (1 H birimi çözünürlüğü)
• Ekspozisyon süresi için monitör çıkışı (TOUT0) ve programlanabilir impuls çıkışı (TOUT1 ve TOUT2) ile darbe çıkışı fonksiyonu
• 8 bit / 10 bit / 12 bit A/D dönüştürücü
• Analog ve dijital kazanç kontrolü ile CDS / PGA fonksiyonu
• I/O arayüzü: SLVS (4 ch / 8 ch geçiş) ve SLVS-EC (1 Lane / 2 Lane / 4 Lane / 8 lane geçiş) çıkışları
• Mühür camı: iki taraflı AR camı
• Önerilen lens F sayısı: 2.8 veya daha fazla (Kapalı taraf)

FA kameraları
