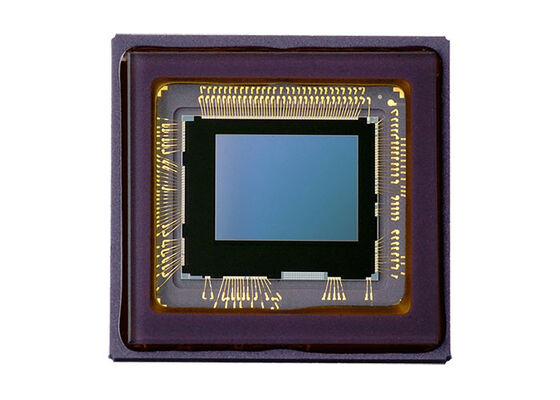

56fps maksimum kare hızı ile ToF Kameraları için kare piksel ve arka aydınlatılmış tasarımlı IMX570PLR-C CMOS görüntü sensörü

IMX570PLR-C, hareket tanıma, aktif kontroller ve gerçek dünya edinimi gibi 3D uygulamalar için tasarlanmış diyagonal 4,0 mm (Tip 1/4,5) 640 × 480 tam entegre ToF (Uçuş Süresi) kamera sensörüdür. FA/Güvenlik uygulamaları için özel olarak tasarlanan bu sensör, darbeli IR ışık kaynağıyla kullanıldığında korelasyon verilerini döndürerek 640 × 480 çözünürlükte derinlik ve güven görüntülerinin elde edilmesini sağlar.

Sensör entegre bir aydınlatma kontrolörüne sahiptir ve bir SPI Arayüzü aracılığıyla yapılandırılabilir ve kontrol edilebilir. Analog 2,7 V, dijital 1,2 V ve arayüz 1,8 V üçlü güç kaynağı ile çalışarak düşük güç tüketimi sunar.

• Görüntü boyutu: Çapraz 4,0 mm (Tip 1/4,5)
• Toplam piksel sayısı: 648 (Y) × 516 (D) yakl. 0,334 M piksel
• Etkin piksel sayısı: 648 (Y) × 488 (D) yakl. 0,316 M piksel
• Aktif piksel sayısı: 640 (Y) × 480 (D) yakl. 0,307 M piksel
• Birim hücre boyutu: 5,0 μm (Y) × 5,0 μm (V)
• Yüzey malzemesi: Silikon
• Paket: 76 pin LGA 9,50 mm (Y) × 8,70 mm (D)

• Arkadan aydınlatmalı Uçuş Süresi görüntü sensörü
• Yüksek sinyal-gürültü oranı (SNR)
• 1/4,5 tipi optik Uçuş Süresi sensörü (optik alan 3,2 × 2,4 mm²)
• 5 × 5 μm² piksel
• 640 × 480 Uçuş Süresi pikseli
• Tam çözünürlük @max56 kare/sn (4 faz/kare)
• Piksel gruplama okuma fonksiyonu
• Bağımsız çevirme ve yansıtma
• CSI-2 seri veri çıkışı (MIPI 2 şeritli, 1440 Mbps/şerit, D-PHY spesifikasyonu ver. 1.2 uyumlu)
• I2C seri iletişim (I2C "Hızlı mod" / "Hızlı mod Plus"ı destekler)
• Çevresel yapılandırma için SPI Master
• 120 MHz'e kadar demodülasyon frekansı
• Deklanşör özelliği gömülü
• Kullanıcılar için 192 bit OTP
• Dahili sıcaklık sensörü
