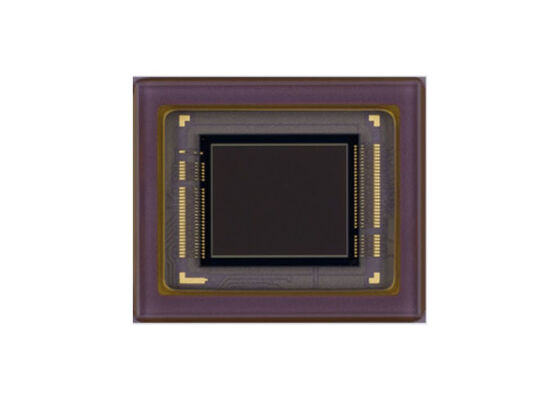

IMX585-AAQJ1 CMOS Görüntü Sensörü 12.84mm Diagonal, 8.40 M Etkili Pikseller ve Renkli Kameralar için Düşük Güç Tüketimi

IMX585-AAQJ1, kare piksel dizisine ve 8,40 M etkin piksele sahip diyagonal 12,84 mm (Tip 1/1,2) CMOS aktif piksel tipi katı hal görüntü sensörüdür. Bu çip analog 3,3 V, dijital 1,1 V ve arayüz 1,8 V üçlü güç kaynağı ile çalışır ve düşük güç tüketimine sahiptir. R, G ve B ana renk mozaik filtrelerinin benimsenmesiyle yüksek hassasiyet, düşük karanlık akımı ve lekelenme elde edilmez. Bu çip, değişken şarj entegrasyon süresine sahip bir elektronik deklanşöre sahiptir.

• CMOS aktif piksel tipi noktalar
• Dahili zamanlama ayar devresi, H/V sürücüsü ve seri iletişim devresi
• Giriş frekansı: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Önerilen kayıt pikseli sayısı: 3840 (Y) * 2160 (D) yaklaşık. 8,29M piksel
• Okuma modu Tüm piksel tarama modu
• Yatay / Dikey 2/2 satırlı gruplama modu
• Pencere kırpma modu
• Yatay / Dikey yön - Normal / Tersine çevrilmiş okuma modu
• Okuma hızı Tüm piksel tarama modunda maksimum kare hızı: 12 bit: 60 kare/s, 10 bit: 90 kare/s
• Yüksek dinamik aralık (HDR) işlevi
• Dijital örtüşme HDR
• HDR'yi temizle
• Senkronizasyon sensörleri fonksiyonu
• Değişken hızlı deklanşör işlevi (çözünürlük 2H birimleri)
• 10 bit / 12 bit A/D dönüştürücü
• CDS / PGA işlevi 0 dB ila 30 dB: Analog Kazanç 30 dB (adım aralığı 0,3 dB)
  30,3 dB ila 72 dB: Analog Kazanç 30 dB + Dijital Kazanç 0,3 dB ila 42 dB (adım aralığı 0,3 dB)
• G/Ç'yi destekler
• CSI-2 seri veri çıkışı (2 Şerit / 4 Şerit / 8 Şerit / 4 Şerit * 2 kanal)
• RAW10 / RAW12 / RAW16 (Net HDR) çıkışı

Güvenlik kameraları
