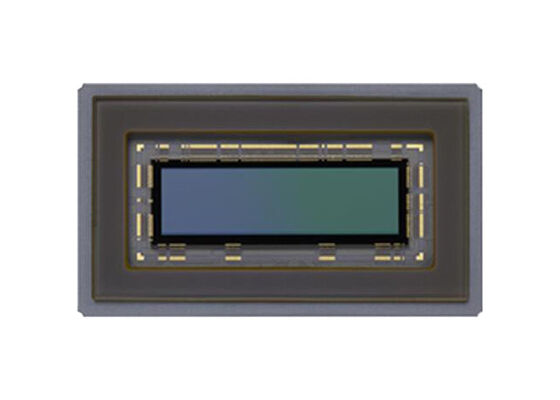

IMX902-AMR Sensör IC 1,1 İnç Global Shutter CMOS Görüntü Sensörü, Kare Pikselli
Ürün Açıklaması
IMX902-AMR, 2,74μm mikro piksellere sahip global bir deklanşör görüntü sensörüdür. Piksel sayısını yatay olarak 8K/6K'ya (geniş açı) artırarak yaklaşık 12,38 milyon etkin piksellik yüksek çözünürlüğe ulaşır.
IMX902-AMR, endüstriyel uygulamalarda yaygın olarak kullanılan C montajlı lensleri destekler ve yatay olarak 8K ve dikey olarak 2K çözünürlükle yüksek çözünürlüklü, geniş açılı görüntüler sunar. Bu, konveyör bantlarının giderek genişlediği denetim ve barkod tanıma uygulamalarında daha geniş bir görüş alanı sağlar.
Özellikler
| Resim boyutu | 17,5 mm diyagonal (1,1 inç) |
| Etkili pikseller | 6048 (Y) × 2048 (D), yakl. 12,38 megapiksel |
| Piksel boyutu | 2,74 mikron (Y) × 2,74 mikron (D) |
| Kare hızı - Tam piksel çıkışı | 10 bit: 134 kare/sn
12 bit: 91 kare/sn |
| Saat frekansı | 37,125 MHz / 74,25 MHz / 6-27 MHz (yalnızca MIPI) |
| Besleme gerilimi | 1,1 V, 1,8 V, 2,9 V, 3,3 V |
| Deklanşör modu | Küresel deklanşör |
| Çıkış arayüzleri | SLVS-EC: 4/2/1 şeritli
SLVS: 8/4/2 şeritli
MIPI D-phy: 4/2/1 şeritli |
| Filtre | Tek renkli |
| Paket | Seramik paketi (LGA-260) |
| Boyutlar | 38 mm × 22 mm |
Özellikler
- CMOS aktif piksel tipi noktalar
- Dahili zamanlama ayar devresi, H/V sürücüsü ve seri iletişim devresi
- Küresel deklanşör işlevi
- Giriş saat frekansı 6 - 27 MHz (yalnızca CSI-2 için) / 37,125 MHz / 74,25 MHz
- Önerilen kayıt pikseli sayısı: 8008(Y) x 2040(D) yakl. 16,33 M piksel
- Okuma modları: Tüm piksel tarama modu, Dikey/Yatay 1/2 Alt örnekleme modu, 2 x 2 FD gruplama modu, ROI modu, Dikey/Yatay - Normal/Tersine çevrilmiş okuma modu
- Okuma hızı: Tüm piksel tarama modunda maksimum kare hızı: 10 bit 134,7 kare/s, 12 bit 91,5 kare/s
- Yüksek kare hızlarında Tj = +100°C'yi aşmayacak şekilde kontrol edin
- Değişken deklanşör hızı (1 XHS birim adım)
- Darbe Çıkış Fonksiyonu
- Entegrasyon süresi için monitör çıkışı (TOUT0)
- 10 bit / 12 bit A/D dönüştürücü
- CDS/PGC işlevi
- 0 dB ila 24 dB: Değişken analog Kazanç (0,1 dB adımlarla)
- 24,1 dB ila 48 dB: Sabit analog Kazanç: 24 dB + değişken dijital Kazanç: 0,1 dB ila 24 dB (0,1 dB adımlarla)
- G/Ç arayüzü: SLVS (2 kanal/4 kanal/8 kanal) çıkışı, SLVS-EC (1 Şerit/2 Şerit/4 Şerit) çıkışı, CSI-2 (1 Şerit/2 Şerit/4 Şerit) çıkışı
- CRA özellikleri: Hedef CRA, %100 görüntü yüksekliğinde 9,7 derecedir
Uygulamalar
- FA Kameraları
- ITS Kameraları
