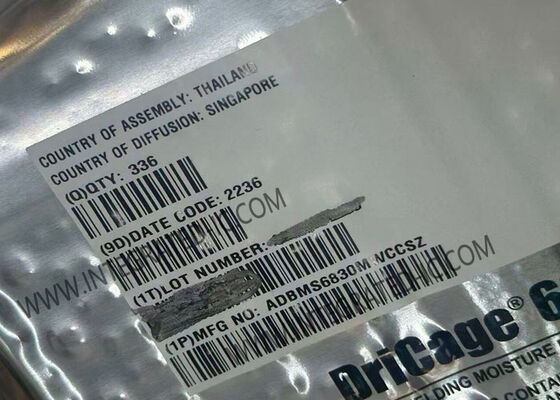

ADBMS6830MWCCSZ I2C SPI Arayüzü ve Çoklu Kimya Desteği ile 16 Kanallı Çok Hücreli Pil Monitörü

ADBMS6830MWCCSZ, iki ayrı analog-dijital dönüştürücü (ADC) kullanarak aynı anda 16'ya kadar seri bağlantılı pil hücresini ölçmeye yeten çok hücreli bir pil yığını monitörüdür.Bu gelişmiş IC otobüs çubuğu atlamayı ve negatif otobüs çubuğu voltajlarının doğrudan ölçümünü destekler.

İki yönlü izole bir seri port arayüzü (isoSPI) ile, cihaz basit bükülmüş çift kablolar üzerinden yüksek hızlı RF bağışıklıklı iletişimi sağlar.Birden fazla ADBMS6830 birimi, bir pil yönetim sistemi (BMS) denetleyiciye bağlı olabilir., kablo kırılma koruması için iletişim yedekliliği ile uzun, yüksek voltajlı batarya iplerinin eşzamanlı izlenmesini sağlar.

• Fonksiyon: Pil monitörü
• Pil Kimyası: Çoklu Kimya
• Hücre sayısı: 16
• Arayüz: I2C, SPI
• Çalışma sıcaklığı: -40°C ~ 125°C
• Montaj Tipi: Yüzey Montajı
• Paket / Kutusu: 80-LQFP Açık Yastık
• Tedarikçinin cihaz paketi: 80-LQFP-EP (12x12)

• 16 hücre geriliminin eşzamanlı ve sürekli ölçümü
• Kanal başına programlanabilir nabız genişliği modülasyon kontrolü ile pasif hücre dengeleme
• Aynı anda komşu kanallarda hücre dengelemeyi destekler
• Kanal başına yapılandırılabilir düşük geçişli dijital filtreler
• İki yönlü isoSPI arayüzü 2 Mbps izole seri iletişim
• Düşük EMI duyarlılığı ve emisyonları olan tek bir bükülmüş çift kablo kullanır
• Kırık kablo koruması için iki yönlü iletişim
• Kondensatör veya transformatör bağlanmış
• Düşük güçli hücre izleme modu
• Otobüs çubuğu atlama ve ölçüm desteği
• Genel amaçlı analog giriş veya dijital I/O olarak yapılandırılabilir en fazla 10 pin
• Sıcaklık veya diğer sensör girişleri
• I2C veya SPI denetleyici olarak yapılandırılabilir
• Maksimum yaşam süresi TME: Hücre başına 3,3 V'de ±1,8 mV (-40 °C - +125 °C)
• Uyku halindeki besleme akımı 4 μA

• Elektrikli ve hibrit elektrikli araçlar
• Yedek pil sistemleri
• Şebeke enerji depolaması
