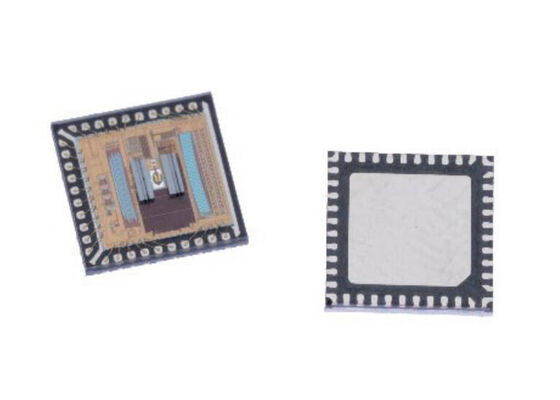

AR25DP-AS01 QFN-40 Paketi ve Yüksek Sıcaklık Aralığı ile 25 Bit Akıllı Programlanabilir Mutlak Kodlayıcı ASIC

AR25DP-AS01, uzay kısıtlamaları için artan talebi karşılamak için tasarlanmış toz koruma paketi içindeki Akıllı Programlanabilir 25 Bit Absolute Encoder ASIC'dir.

Bu tek çipli çözüm, 30 mm'den 55 mm'ye kadar geniş bir genel çap aralığını ve 30 mm'ye kadar iç çaplı delikli çözümleri destekler.,AR25DP-AS01, manyetik kodlayıcıların elde edemeyeceği bir düzeltme algoritması sayesinde yüksek konum doğruluğu sağlar.

• Miniatür yüzey montajlı QFN paketi: 6 mm (L) × 6 mm (W) × 0,7 mm (H)
• Kullanıcı tarafından programlanabilir çözünürlükler:
  • Mutlak çıkış: 15 bit ile 25 bit arasında
  • Ekranlı (ABI) çıkış: 1 CPR 220 CPR
  • Dönüştürme sinyalleri (UVW): 1 ila 32 kutup çifti
• Yüksek sıcaklık aralığı: -40°C - 125°C
• 3.3V ve 5V iki modlu çalışma voltajları
• Çoklu dönüş entegrasyonu: EHMT, vites veya pil yedekleme
• Optik yarıçap (ROP) esnekliği: Kör boşluk veya delik (kod tekerlek kimliği 30 mm'ye kadar)
• Seçilebilir sürücülük gücü ile protokol için yerleşik hat alıcı
• Kalbüratör ile kolay sinyal optimizasyonu
• Sabit bir dönüş hızı veya referans kodlayıcı ile doğruluk kalibrasyonu
• Seçilebilir iletişim protokolleri:
  • RS-485 (2.5/5/10 Mb/s)
  • ESL (2.5/5/10 Mb/s)
  • SSI 2 tel (en fazla 10 MHz)
  • SPI 4 tel (en fazla 10 MHz)
  • BiSS-C (10 MHz'e kadar)
• 128 Kb'ya kadar kullanıcı tarafından erişilebilen dış EEPROM belleği
• Dahili sıcaklık sensörü
• RoHS uyumlu

• Robotik otomasyon ve mühendislik
• Fabrika otomasyonu ve drone
• Tıbbi ve diş tıbbı cihazları ve ekipmanları
• Yüksek hassasiyetli taşınabilir ve el cihazları
• Minyatür motor, servomotor ve doğrusal aktüatör
• Çapraz motor, vites motoru ve hız azaltıcı
