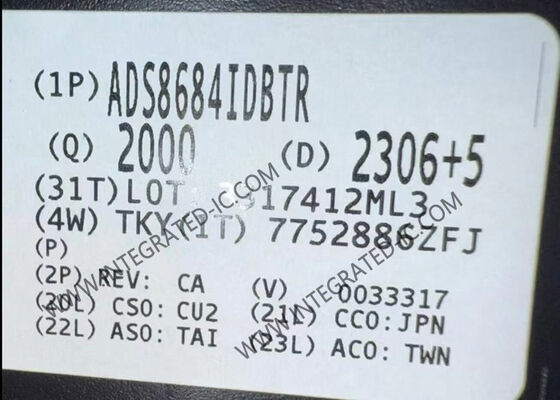

ADS8684IDBTR Entegre Devre Çipi 500kSPS 16-Bit SAR Analog-Dijital Dönüştürücü TSSOP-38
ADS8684IDBTR Entegre Devre Çipi 500kSPS 16-Bit SAR Analog-Dijital Dönüştürücü TSSOP-38
Ürün Açıklaması
ADS8684IDBTR, 500 kSPS'lik bir verimde çalışan, 16 bitlik ardışık yaklaşım (SAR) analog-dijital dönüştürücüye (ADC) dayalı, 4 kanallı, entegre bir veri toplama sistemidir. Bu cihazlar, ±20 V'a kadar aşırı gerilim korumalı, her giriş kanalı için entegre analog ön uç devre sistemine, otomatik ve manuel tarama modlarına sahip 4 veya 8 kanallı çoklayıcıya ve düşük sıcaklık sapması ile çip üzerinde 4,096 V referansa sahiptir.
Özellikler
| Parametre |
Değer |
| Montaj Stili |
SMD/SMT |
| Paket / Kasa |
TSSOP-38 |
| Çözünürlük |
16 bit |
| Kanal Sayısı |
4 Kanal |
| Arayüz Türü |
SPI |
| Örnekleme Oranı |
500 kS/sn |
| Giriş Türü |
Tek Uçlu |
| Mimarlık |
SAR |
| Analog Besleme Gerilimi |
4,75 V ila 5,25 V |
| Dijital Besleme Gerilimi |
1,65 V ila 5,25 V |
| SNR - Sinyal Gürültü Oranı |
92 dB |
| Minimum Çalışma Sıcaklığı |
-40°C |
| Maksimum Çalışma Sıcaklığı |
+125°C |
| Özellikler |
Papatya Zincirleme, Osilatör, Aşırı Gerilim Koruması, PGA |
| Dönüştürücü Sayısı |
4 Dönüştürücü |
| Güç Tüketimi |
65 mW |
| SINAD - Sinyal Gürültü ve Bozulma Oranı |
91,5 dB |
Temel Özellikler
- Entegre Analog Ön Uçlu 16-Bit ADC
- Otomatik ve Manuel Taramalı 4, 8 Kanallı MUX
- Kanaldan Bağımsız Programlanabilir Giriş Aralıkları:
- Çift kutuplu: ±10,24 V, ±5,12 V ve ±2,56 V
- Tek kutuplu: 10,24 V, 5,12 V
- 5-V Analog Besleme: 1,65-V - 5-VI/O Beslemesi
- Sabit Dirençli Giriş Empedansı: 1 MΩ
- Giriş Aşırı Gerilim Koruması: ±20 V'a kadar
- Çip Üzerinde, Düşük Kayma ile 4.096-V Referans
- Mükemmel Performans:
- 500 kSPS Toplam Verim
- DNL: ±0,5 LSB; INL: ±0,75 LSB
- Kazanç Hatası ve Ofset için Düşük Kayma
- SNR: 92 dB; THD: -102 dB
- Düşük Güç: 65 mW
- AUX Girişi → ADC Girişlerine Doğrudan Bağlantı
- Papatya Zinciri ile SPI™ Uyumlu Arayüz
- -40°C ila 125°C Endüstriyel Sıcaklık Aralığı
- TSSOP-38 Paketi (9,7 mm × 4,4 mm)
Uygulamalar
- Güç Otomasyonu
- Koruma Röleleri
- PLC Analog Giriş Modülleri
