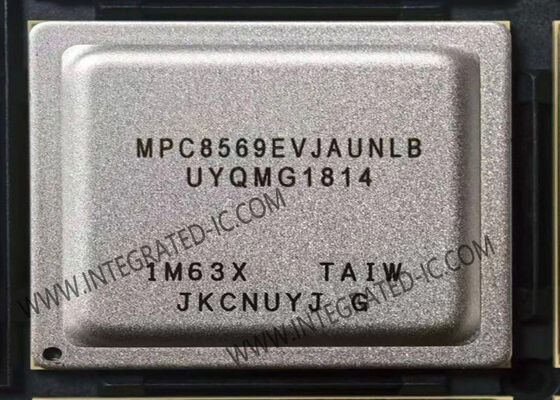

MPC8569EVJAUNLB Mikro denetleyici MCU PowerQUICC III İşlemci 1.333 GHz 32 bit e500 çekirdeği ile 783 pinli FC-PBGA Paketi

MPC8569EVJAUNLB, 3G/WiMAX/LTE baz istasyonları, radyo ağ denetleyicileri, ağ geçitleri ve ATM/TDM/IP ekipmanı dahil olmak üzere geniş bant erişim ekipmanlarının artan performans gereksinimlerini karşılamak üzere tasarlanmıştır.

MPC8569EVJAUNLB, Power Architecture® teknolojisi üzerine kurulu ve 1,33 GHz'e kadar ölçeklenen yüksek performanslı e500 işlemci çekirdeğini esnek bir iletişim motoru ve yüksek hızlı sistem arayüzleriyle birleştirerek hem IP hem de çoklu protokol çözümlerini kolaylaştırmaya yardımcı olur.

• Power Architecture® teknolojisini uygulayan, 1,33 GHz'e kadar ölçeklenen yüksek performanslı, 32 bit e500 çekirdeği
  • 1,33 GHz'de 2799 MIPS (tahmini Dhrystone 2,1)
  • 36 bit fiziksel adresleme
  • 64 bit işlenenleri kullanan çift duyarlıklı gömülü kayan noktalı APU
  • 32 veya 64 bit işlenenleri kullanan yerleşik vektör ve skaler tek duyarlıklı kayan noktalı APU'lar
  • Bellek yönetim birimi (MMU)
• Entegre L1/L2 önbellek
  • L1 önbellek--32 Kbayt veri ve 32 Kbayt talimat
  • L2 önbellek--512-Kbayt (8 yollu küme ilişkisel)
• Aşağıdakileri destekleyen yüksek hızlı arayüzler (çoklanmış):
  • İki adet 1x Seri RapidIO arayüzü (mesaj üniteli) veya bir adet 4x arayüzü
  • ×4/×2/×1 PCI Express arayüzü
  • İki SGMII arayüzü
• Çip üzerinde ağ anahtarı yapısı
• 133 MHz, 16 bit, 3,3 VI/O, bellek denetleyicili gelişmiş yerel veri yolu (eLBC)
• SD/MMC kart arayüzü için kullanılan gelişmiş güvenli dijital ana bilgisayar denetleyicisi (eSDHC)
• Entegre dört kanallı DMA denetleyici
• Çift I2C ve çift evrensel asenkron alıcı/verici (DUART) desteği
• Programlanabilir kesme denetleyicisi (PIC)
• IEEE Std 1149.1™ JTAG test erişim bağlantı noktası
• 3,3-V, 2,5-V, 1,8-V, 1,5-V ve 1,0-VI/O ile 1,0-V ve 1,1-V çekirdek voltajları
• 783 pinli FC-PBGA paketi, 29 mm × 29 mm
