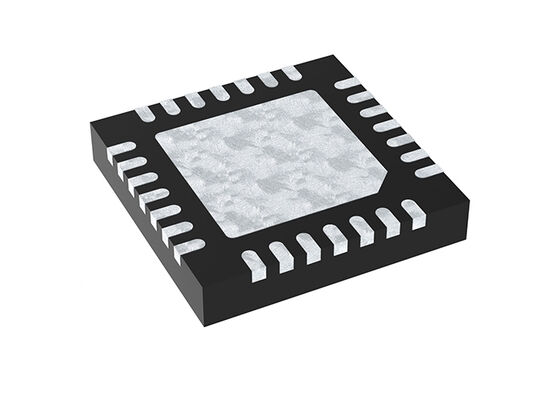

EM9304V01LF28B Bluetooth IC Düşük Güçlü BT 5.0 Düşük Enerjili SOC QFN-28 Paketinde

EM9304, Bluetooth® 5.0 düşük enerjili ürünler için optimize edilmiş küçük, düşük güçlü entegre devredir.Esnek mimarisi, herhangi bir ASIC veya MCU tabanlı ürüne eşlik eden bir IC olarak hareket etmesini sağlarÖzel uygulamalar bir defalık programlanabilir (OTP) bellekten çalıştırılabilir.ve dijital çevresel cihazlar (SPI veya I2C) sensörler gibi harici cihazlarla bağlantı kurabilir, bellek, ekran veya dokunmatik sürücüler.

Sistem-Çip:
• Enerji verimli, endüstri standardı, ARC EM4, 24MHz'de çalışan 32 bit MCU
• Sensör işleme için yüzen nokta birimi
• Bağlantı katmanı ve yığın dahil olmak üzere 136kB ROM
• Parametreler, profiller ve uygulamalar için 128kB OTP - 24MHz yürütme hızı
• 48kB talimat RAM ve 28kB veri RAM
• 4Seçilebilir veri saklama ile, 8 veya 20kB
• Evrensel, uyku ve protokol zamanlayıcıları
• I2C ve SPI ana arayüzleri
• 12 GPIO'ya kadar
Bluetooth 5.0 düşük enerji teknolojisi:
• BT5 Uygulama alt sistemi (QD ID 93999)
• Bluetooth yığını (QD ID 84268) ROM'da
• SPI ve UART HCI/ACI taşıma katmanları
• Sekize kadar eşzamanlı bağlantı desteklenir
• PDU'nun uzunluğu uzatıldı ve güvenlik arttırıldı
Güvenlik özellikleri:
• Gerçek Rastgele Sayı Jeneratörü
• AES-128 Donanım Şifreleme Motoru
• Anahtar nesil (ECC-P256)
• Firmware Üzerinden Güncelleme
Güç Yönetim Sistemi:
• Dijital aşama yukarı/aşağı DCDC işlevi
• 1.5V ve 3.0V pilleri destekler
• Zamanlayıcı ve bellek yöneticisi
• Düşük frekanslı RC veya kristal osilatör zaman tabanı
3V'de akım tüketimi:
• 3.0mA tipik en yüksek alıcı akımı
• 5.2mA tipik en yüksek vericinin akımı 0.4dBm
• 1.0μA bağlı uyku modunda
• 5nA çipini devre dışı bırakma modu
RF Performansı:
• -94dBm Bluetooth düşük enerjili alıcı hassasiyeti 1Mpbs işleyişi ve 37 bayt yararlı yük için
• -34 ila +6.1dBm ileteç çıkış gücü aralığı
Bileşen Gereksinimleri:
• 3 adet DC kapağı, 1 adet DCDC bobini, 1 adet ferrit boncuk
• Tek uçlu 50Ω anten iğnesi (balun yok)
• 48MHz XTAL, 32kHz XTAL (ihtimal edilir)
Paketleme ve Uygulama aralığı:
• QFN-28 (4x4mm), WLCSP25 ve çıplak ölçekli/wafer
• Endüstriyel çalışma sıcaklık aralığı: -40°C - +85°C
Müşteri Desteği:
• Donanım ve yazılım geliştirme kitleri
• FCC/CE sertifika desteği
• Donanım ve yazılım desteği için forum
