UCC23513BDWYR 5700Vrms İzole 4.5A Kaynağı 5.3A Lavabo ve 150kV/μs CMTI Opto-Uyumlu İzole Kapı Sürücüsü

UCC23513BDWYR 5700Vrms İzole 4.5A Kaynağı 5.3A Lavabo ve 150kV/μs CMTI Opto-Uyumlu İzole Kapı Sürücüsü
UCC23513BDWYR 5700Vrms İzole 4.5A Kaynağı 5.3A Lavabo ve 150kV/μs CMTI Opto-Uyumlu İzole Kapı Sürücüsü

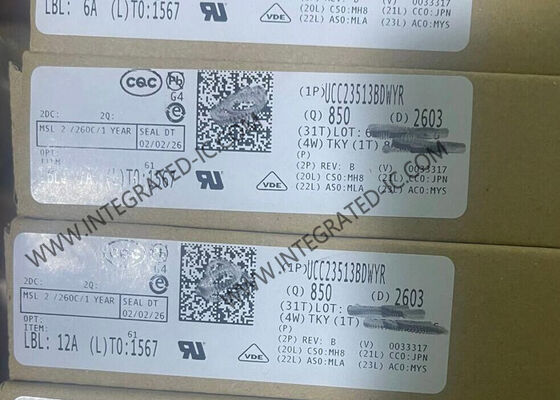

Büyük resim :  UCC23513BDWYR 5700Vrms İzole 4.5A Kaynağı 5.3A Lavabo ve 150kV/μs CMTI Opto-Uyumlu İzole Kapı Sürücüsü

Ürün ayrıntıları:
Menşe yeri: CN
Marka adı: Original Factory
Sertifika: Lead free / RoHS Compliant
Model numarası: UCC23513BDWYR
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10
Fiyat: Contact for Sample
Ambalaj bilgileri: SOIC-6
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T
Yetenek temini: Günde 10000 Adet
İletişim

UCC23513BDWYR 5700Vrms İzole 4.5A Kaynağı 5.3A Lavabo ve 150kV/μs CMTI Opto-Uyumlu İzole Kapı Sürücüsü

Açıklama
Parça Numarası: UCC23513BDWYR Kanal Sayısı: 1
Gerilim - İzolasyon: 5700 Vrms Ortak Mod Geçici Bağışıklık (Min): 150kV/μs
Yayılma Gecikmesi tpLH / tpHL (Maks): 105ns, 105ns Darbe Genişliği Bozulması (Maks.): 28ns, 25ns (Maks.)

UCC23513BDWYR Entegre Devre Çip Güçlendirilmiş Tek Kanal Opto Uyumlu İzole Kapı Sürücü
Ürün Tanımı

UCC23513BDWYR sürücüleri, 4.5A kaynak ve 5.3A lavabo zirve çıkış akımı ve 5.7kVRMS güçlendirilmiş yalıtım derecesi. 33V'nin yüksek güçlendirme voltaj aralığı, IGBT'leri ve SiC güç FET'lerini etkili bir şekilde çalıştırmak için bipolar kaynakların kullanılmasına izin verir. UCC23513BDWYR hem düşük yan hem de yüksek yan güç FET'lerini çalıştırabilir. Key features and characteristics bring significant performance and reliability upgrades over standard optocoupler based gate drivers while maintaining pin-to-pin compatibility in both schematic and layout design.

Özellikler
Parametreler Değer
Asgari çalışma sıcaklığı -40°C
Maksimum çalışma sıcaklığı +125°C
Güç Kaybedilmesi 750 mW
Yayılma Gecikmesi - Max 105 ns
Kalkma Zamanı 28 ns
Sonbahar Zamanı 25 ns
Sürücü sayısı 1 Sürücü
Çıktı sayısı 1 Çıktı
Çıktı Akımı 5 A
Çıkış Voltajı 14 V'den 33 V'ye kadar
Besleme Voltajı - Max 30 V
Güçlendirme Voltajı - Min 15 V
Teknoloji SiC
Türü Yüksek taraf, düşük taraf
Temel Özellikler
  • 5.7kVRMS tek kanallı izole kapı sürücüsü, optik uyumlu girişle
  • Pin-to-pin, opto izole kapı sürücüleri için yükseltme düşer
  • 4.5A kaynak / 5.3A lavabo, en yüksek çıkış akımı
  • En fazla 33V çıkış sürücü besleme voltajı
  • 8V (B) veya 12V VCC UVLO Seçenekleri
  • Demiryolu-demiryolu çıkışı
  • 105ns (maksimum) yayılma gecikmesi
  • 25ns (en fazla) parça-parça gecikme eşleşmesi
  • 35ns (maksimum) nabız süresi çarpıtması
  • 150kV/μs (minimum) Common-mode geçici bağışıklık (CMTI)
  • İzolasyon bariyer ömrü >50 yıl
  • Giriş aşamasında 13V ters kutupluklu voltaj işleme yeteneği destekleyici kilitleme
  • > 8,5 mm sürüklenme ve boşluklu gerilmiş SO-6 paketi
  • Çalışma bağlantı sıcaklığı, TJ: -40°C - +150°C
  • Fonksiyonel Güvenli
  • Fonksiyonel güvenlik sistemi tasarımına yardımcı olmak için mevcut belgeler
  • Güvenlikle ilgili sertifikalar:
    • 8000VPK DIN V VDE V0884-11: 2017-01 (Devam Ediyor)
    • 5.7kVRMS yalıtımı UL 1577 başına 1 dakika
Başvurular
  • Endüstriyel motor kontrol sürücüleri
  • Endüstriyel güç kaynağı, UPS
  • Güneş inverterleri
  • İndüksiyon ısıtma
