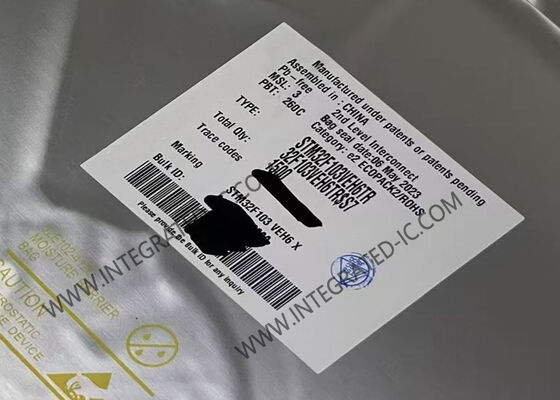

STM32F103VEH6TR Mikrodenezgâh MCU 32-Bit ARM Cortex-M3 72MHz LFBGA-100

STM32F103 performans hattı ailesi, 72 MHz frekansında çalışan yüksek performanslı ARM® Cortex®-M3 32-bit RISC çekirdeğini, yüksek hızlı gömülü bellekleri (512 Kbyte'a kadar Flash bellek ve 64 Kbyte'a kadar SRAM) ve iki APB veri yoluna bağlı genişletilmiş G/Ç ve çevre birimleri yelpazesini içerir.

Tüm cihazlar üç adet 12-bit ADC, dört adet genel amaçlı 16-bit zamanlayıcı artı iki adet PWM zamanlayıcı ile standart ve gelişmiş iletişim arayüzleri sunar: iki adede kadar I2C, üç SPI, iki I2S, bir SDIO, beş USART, bir USB ve bir CAN.

STM32F103 yüksek yoğunluklu performans hattı ailesi, 2.0 ila 3.6 V güç kaynağı aralığında -40 ila +105 °C sıcaklık aralığında çalışır. Kapsamlı bir güç tasarrufu modu seti, düşük güç uygulamalarının tasarımına olanak tanır.

• Çekirdek: ARM® 32-bit Cortex®-M3 CPU
• Frekans: Maksimum 72 MHz frekans, 1.25 DMIPS/MHz (Dhrystone 2.1) performans
• İşlem: Tek döngülü çarpma ve donanım bölme
• Bellek: 256 ila 512 Kbyte Flash bellek, 64 Kbyte'a kadar SRAM
• Bellek Denetleyicisi: 4 Çip Seçimi ile esnek statik bellek denetleyicisi
• Arayüz: LCD paralel arayüz, 8080/6800 modları
• Güç Yönetimi: 2.0 ila 3.6 V uygulama beslemesi ve G/Ç'ler
• Saat Sistemi: 4-16 MHz kristal ve dahili RC dahil olmak üzere birden fazla osilatör seçeneği
• Düşük Güç Modları: Uyku, Durdurma ve Bekleme modları
• Dönüşüm: 3 × 12-bit, 1 μs A/D dönüştürücüler (21 kanala kadar)
• Çıktı: 2 × 12-bit D/A dönüştürücüler
• DMA: 12 kanallı DMA denetleyicisi
• Hata Ayıklama: Seri kablo hata ayıklama (SWD) ve JTAG arayüzleri
• G/Ç Portları: 112 adede kadar hızlı G/Ç portu, 51/80/112 G/Ç
• Zamanlayıcılar: Motor kontrol PWM zamanlayıcıları dahil olmak üzere 11 adede kadar zamanlayıcı
• İletişim: USB, CAN ve birden fazla seri arayüz dahil olmak üzere 13 adede kadar iletişim arayüzü

• Endüstriyel
• Tıbbi
• Tüketici ürünleri
