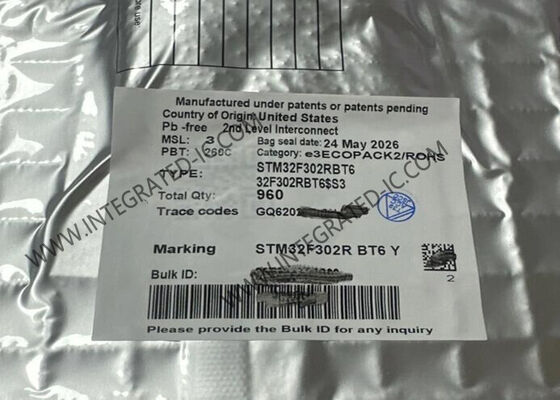

STM32F302RBT6 ARM Cortex-M4 çekirdeği, 72MHz Hız ve 128KB Flash Hafızası ile 32 Bit Mikro Denetleyici IC

STM32F302, 72 MHz'e kadar frekansta çalışan yüksek performanslı ARM® Cortex®-M4 32-bit RISC çekirdeğine dayanmaktadır ve bir kayan nokta birimi (FPU), bir bellek koruma birimi (MPU) ve yerleşik bir izleme makrosu (ETM) içerir. Aile, yüksek hızlı yerleşik bellekleri (256 Kbyte'a kadar Flash bellek, 40 Kbyte'a kadar SRAM) ve iki APB veri yoluna bağlı geniş bir geliştirilmiş G/Ç ve çevre birimi yelpazesini içerir.

• Çekirdek: FPU'lu (maks. 72 MHz), tek döngülü çarpma ve HW bölme, DSP komutu ve MPU (bellek koruma birimi) ile ARM® Cortex®-M4 32-bit CPU
• Çalışma koşulları: VDD, VDDA voltaj aralığı: 2.0 V - 3.6 V
• Bellekler: 128 - 256 Kbyte Flash bellek, ilk 16 Kbyte üzerinde HW eşlik denetimi ile 40 Kbyte'a kadar SRAM
• CRC hesaplama birimi
• Sıfırlama ve besleme yönetimi: Açma/Kapama sıfırlaması (POR/PDR), Programlanabilir voltaj dedektörü (PVD)
• Düşük güç modları: Uyku, Durdurma ve Bekleme
• RTC ve yedekleme kayıtları için VBAT beslemesi
• Saat yönetimi: 4 - 32 MHz kristal osilatör, RTC için kalibrasyonlu 32 kHz osilatör, x16 PLL seçeneği ile dahili 8 MHz RC, Dahili 40 kHz osilatör
• Tüm harici kesme vektörlerine eşlenebilen 87 adede kadar hızlı G/Ç, birkaç 5 V'a dayanıklı
• Ara bağlantı matrisi
• 12 kanallı DMA denetleyicisi
• Seçilebilir 12/10/8/6 bit çözünürlüğe sahip iki adet 0.20 μS ADC (17 kanala kadar), 0 - 3.6 V dönüşüm aralığı
• 2.4 - 3.6 V analog beslemeli bir adet 12-bit DAC kanalı
• 2 - 3.6 V analog beslemeli dört adet hızlı raydan-raya analog karşılaştırıcı
• PGA modunda kullanılabilen iki adet operasyonel amplifikatör
• Dokunmatik tuş, doğrusal ve döner dokunmatik sensörleri destekleyen 24 adede kadar kapasitif algılama kanalı
• Çeşitli işlevlere sahip 32-bit ve 16-bit zamanlayıcılar dahil 11 adede kadar zamanlayıcı
• Alarm özellikli takvim RTC, Durdurma/Bekleme modundan periyodik uyanma
• İletişim arayüzleri: CAN arayüzü, İki adet I2C Hızlı mod artı, Beş adede kadar USART/UART, Üç adede kadar SPI, USB 2.0 tam hızlı arayüz, Kızılötesi verici
• Seri kablo hata ayıklama, FPU ETM'li Cortex®-M4, JTAG
