DRV8320SRTVR Entegre Devre Çipi 6V - 60V Üç Fazlı Motor Uygulamaları İçin Akıllı Kapı Sürücüsü

DRV8320SRTVR Entegre Devre Çipi 6V - 60V Üç Fazlı Motor Uygulamaları İçin Akıllı Kapı Sürücüsü
DRV8320SRTVR Entegre Devre Çipi 6V - 60V Üç Fazlı Motor Uygulamaları İçin Akıllı Kapı Sürücüsü DRV8320SRTVR Entegre Devre Çipi 6V - 60V Üç Fazlı Motor Uygulamaları İçin Akıllı Kapı Sürücüsü

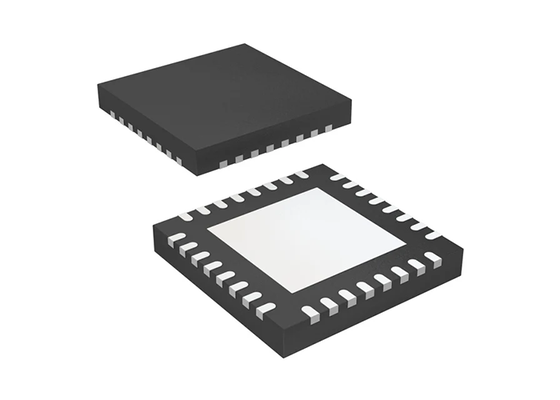

Büyük resim :  DRV8320SRTVR Entegre Devre Çipi 6V - 60V Üç Fazlı Motor Uygulamaları İçin Akıllı Kapı Sürücüsü

Ürün ayrıntıları:
Menşe yeri: CN
Marka adı: Original Factory
Sertifika: Lead free / RoHS Compliant
Model numarası: DRV8320SRTVR
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10
Fiyat: Contact for Sample
Ambalaj bilgileri: WQFN-32
Teslim süresi: 3-5 iş günü
Ödeme koşulları: T/T
Yetenek temini: Günde 10000 Adet
İletişim

DRV8320SRTVR Entegre Devre Çipi 6V - 60V Üç Fazlı Motor Uygulamaları İçin Akıllı Kapı Sürücüsü

Açıklama
Parça Numarası: DRV8320SRTVR Akım - Çıkış: 5mA
Gerilim - Besleme: 6V ~ 60V Çalışma Sıcaklığı: -40°C ~ 125°C (TA)
Arayüz: SPI Motor Tipi - Kademeli: Çok fazlı
Vurgulamak:

6V - 60V Entegre Devre Çipi

,

Üç fazlı kapı sürücüsü

,

Akıllı Kapı Sürücüsü DRV8320SRTVR

DRV8320SRTVR Entegre Devre Çipi 6V - 60V Üç Fazlı Akıllı Kapı Sürücüsü
DRV8320 Ürün Genel Bakışı

DRV8320, üç fazlı uygulamalar için entegre bir kapı sürücüsüdür. Cihazlar, her biri yüksek taraflı ve düşük taraflı N-kanal güç MOSFET'lerini sürebilen üç adet yarım köprü kapı sürücüsü sağlar. DRV8320, yüksek taraflı MOSFET'ler için entegre bir şarj pompası ve düşük taraflı MOSFET'ler için bir doğrusal regülatör kullanarak doğru kapı sürüş voltajlarını üretir. Akıllı Kapı Sürücü mimarisi, 1A kaynak ve 2A'ya kadar tepe kapı sürüş akımlarını destekler. DRV8320, tek bir güç kaynağından çalışabilir ve kapı sürücüsü için 6 ila 60 V, isteğe bağlı buck regülatörü için ise 4 ila 60 V geniş bir giriş besleme aralığını destekler.

DRV8320 Özellikleri
Sürücü Sayısı 6 Sürücü
Çıkış Sayısı 6 Çıkış
Çıkış Akımı 1 A
Minimum Besleme Gerilimi 6 V
Maksimum Besleme Gerilimi 60 V
Minimum Çalışma Sıcaklığı -40 °C
Maksimum Çalışma Sıcaklığı +125 °C
Maksimum Kapatma Gecikme Süresi 1 ms
Maksimum Açma Gecikme Süresi 1 ms
Çalışma Besleme Akımı 10,5 mA
Rds On - Drain-Source Direnci 900 mOhms
Birim Ağırlığı 40 mg
DRV8320 Temel Özellikleri
  • Üçlü Yarım Köprü Kapı Sürücüsü
  • 3 Yüksek Taraflı ve 3 Düşük Taraflı N-Kanal MOSFET'i (NMOS) Sürer
  • Akıllı Kapı Sürücü Mimarisi
  • Ayarlanabilir Yükselme Hızı Kontrolü
  • 10-mA ila 1-A Tepe Kaynak Akımı
  • 20-mA ila 2-A Tepe Yutucu Akımı
  • Entegre Kapı Sürücü Güç Kaynakları
  • 100% PWM Görev Döngüsünü Destekler
  • Yüksek Taraflı Şarj Pompası
  • Düşük Taraflı Doğrusal Regülatör
  • 6 ila 60V Çalışma Gerilimi Aralığı
  • İsteğe Bağlı Entegre DC/DC Buck Regülatörü
  • LMR16006X SIMPLE SWITCHER
  • 4 ila 60V Çalışma Gerilimi Aralığı
  • 0,8 ila 60V, 600-mA Çıkış Kapasitesi
  • İsteğe Bağlı Entegre Üçlü Düşük Taraflı Akım Algılama Amplifikatörleri (CSA'lar)
  • Ayarlanabilir Kazanç (5, 10, 20, 40 V/V)
  • Çift Yönlü veya Tek Yönlü Destek
  • SPI ve Donanım Arayüzü Mevcut
  • 6x, 3x, 1x ve Bağımsız PWM Modları
  • 1,8V, 3,3V ve 5V Mantık Girişlerini Destekler
  • Düşük Güç Uyku Modu (12 µA)
  • Doğrusal Voltaj Regülatörü, 3,3 V, 30 mA
  • Kompakt QFN Paketleri ve Ayak İzleri
  • Güç Blokları ile Verimli Sistem Tasarımı
  • Entegre Koruma Özellikleri
  • VM Düşük Gerilim Kilitlemesi (UVLO)
  • Şarj Pompası Düşük Gerilimi (CPUV)
  • MOSFET Aşırı Akım Koruması (OCP)
  • Kapı Sürücü Hatası (GDF)
  • Termal Uyarı ve Kapatma (OTW/OTSD)
  • Hata Durumu Göstergesi (nFAULT)
DRV8320 Uygulamaları
  • Fırçasız DC (BLDC) Motor Modülleri ve PMSM
  • Fanlar, Pompalar ve Servo Sürücüler
  • E-Bisikletler, E-Scooter'lar ve E-Mobilite
  • Kablosuz Bahçe ve Elektrikli Aletler, Çim Biçme Makineleri
  • Kablosuz Elektrikli Süpürgeler
  • Drone'lar, Robotik ve RC Oyuncaklar
  • Endüstriyel ve Lojistik Robotlar
