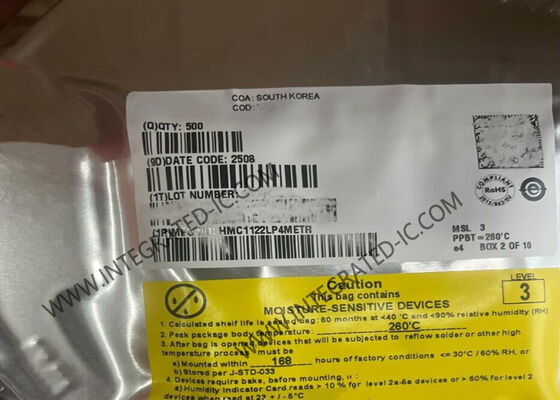

HMC1122LP4ME Entegre Devre Çipleri 0.1GHz'den 6GHz'e 0.5 dB LSB 6 Bit Silikon Dijital Attenuator

HMC1122, 0.1 GHz ila 6 GHz arasında çalışan, 0.5 dB adımlarla 31.5 dB zayıflatma kontrol aralığına sahip 6 bitlik bir dijital zayıflatıcıdır.

HMC1122, silikon bir işlemle uygulanmıştır, çok hızlı yerleşme süresi, düşük güç tüketimi ve yüksek ESD dayanıklılığı sunar. Cihaz güvenli durum geçişleri özelliğine sahiptir ve frekans ve sıcaklık aralığında mükemmel adım doğruluğu ve yüksek doğrusallık için optimize edilmiştir. RF giriş ve çıkışı dahili olarak 50 Ω'ya eşleştirilmiştir ve harici eşleştirme bileşenleri gerektirmez. Tasarım çift yönlüdür; bu nedenle RF giriş ve çıkışı değiştirilebilir.

HMC1122, yerleşik bir regülatör sayesinde performans değişikliği olmadan 3.3 V ila 5 V arasında tek bir besleme ile çalışır.

• Zayıflatma aralığı: 0.5 dB LSB adımlarla 31.5 dB'ye kadar
• Düşük ekleme kaybı: 1 GHz'de 1.1 dB, 2 GHz'de 1.3 dB
• Tipik adım hatası: ±0.1 dB'den az
• Mükemmel zayıflatma doğruluğu
• Güvenli durum geçişleri
• Yüksek doğrusallık
• Giriş 0.1dB sıkıştırma (P0.1dB): tipik 30 dBm
• Giriş üçüncü dereceden kesişim noktası (IP3): tipik 55 dBm
• RF yerleşme süresi (0.05 dB nihai RF çıkışı): 250 ns
• Düşük faz kayması hatası: 1 GHz'de 6°
• Tek besleme ile çalışma: 3.3 V - 5 V
• ESD derecesi: Sınıf 2 (2 kV HBM)
• 24-pin, 4 mm × 4 mm LFCSP paket: 16 mm²
• HMC624A ile pin uyumlu

• Hücresel altyapı
• Mikrodalga radyolar ve çok küçük açıklıklı terminaller (VSAT'ler)
• Test ekipmanları ve sensörler
• IF ve RF tasarımları
