NSM2015-66B5F-DSWR Sensör IC Hall Etkili Akım Sensörü IC, 66A Akım Algılama, Ortak Mod Alan Reddi ve 320kHz Bant Genişliği

NSM2015-66B5F-DSWR Sensör IC Hall Etkili Akım Sensörü IC, 66A Akım Algılama, Ortak Mod Alan Reddi ve 320kHz Bant Genişliği
NSM2015-66B5F-DSWR Sensör IC Hall Etkili Akım Sensörü IC, 66A Akım Algılama, Ortak Mod Alan Reddi ve 320kHz Bant Genişliği

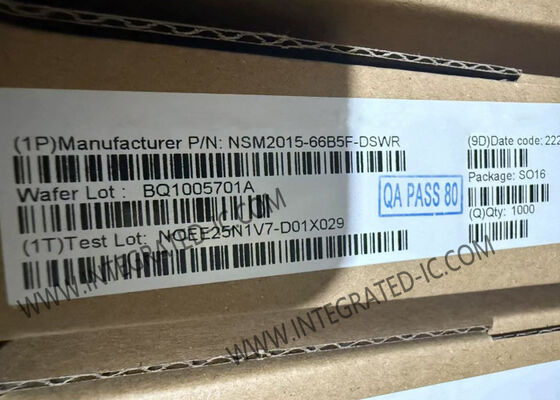

Büyük resim :  NSM2015-66B5F-DSWR Sensör IC Hall Etkili Akım Sensörü IC, 66A Akım Algılama, Ortak Mod Alan Reddi ve 320kHz Bant Genişliği

Ürün ayrıntıları:
Menşe yeri: CN
Marka adı: Original Factory
Sertifika: Lead free / RoHS Compliant
Model numarası: NSM2015-66B5F-DSWR
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10
Fiyat: Contact for Sample
Ambalaj bilgileri: Soic-16
Teslim süresi: 5-8 iş günü
Ödeme koşulları: T/T,L/C,Western Union
Yetenek temini: Günde 10000 Adet
İletişim

NSM2015-66B5F-DSWR Sensör IC Hall Etkili Akım Sensörü IC, 66A Akım Algılama, Ortak Mod Alan Reddi ve 320kHz Bant Genişliği

Açıklama
Parça Numarası: NSM2015-66B5F-DSWR Sensör Tipi: Salon etkisi
Akım - Algılama: 66a Hassasiyet: 30,3 mV/A
Sıklık: DC ~ 320kHz Gerilim - Besleme: 4.5V ~ 5.5V
Vurgulamak:

66A Akım Algılama Sensörü IC

,

Ortak Modlu Alan Reddi Hall Etkisi Tabanlı Akım Sensörü IC

,

320kHz Bant Genişliğine Entegre Akım Sensörü

NSM2015 Sensör IC Ortak Mod Alan Reddi ile Hall Etkisine Dayalı Akım Sensörü IC
NSM2015 Ürün Genel Bakışı

NSM2015, çip üzerindeki ısı kaybını önemli ölçüde azaltan 0,85mΩ'luk çok düşük bir dahili dirence sahip entegre bir yol akım sensörüdür. Sensör, akımı dolaylı olarak ölçmek için çipin altından akan Busbar akımının ürettiği manyetik alanları algılar. Geleneksel Shunt+ izoleli op-amp akım örnekleme yöntemlerine kıyasla NSM2015, birincil taraf güç kaynağı ihtiyacını ortadan kaldırır ve basitleştirilmiş, kullanışlı bir yerleşim tasarımı sunar.

ÖzelliklerOfNSM2015
Parametre Değer
Ölçüm İçin AC/DC
Sensör Tipi Hall Etkisi
Akım Algılama 66A
Kanal Sayısı 1
Çıkış Sabit, Voltaj
Hassasiyet 30.3mV/A
Frekans DC~320kHz
Doğrusallık ±0.2%
Doğruluk ±2%
Voltaj Beslemesi 4.5V~5.5V
Tepki Süresi 1.5μs
Akım Beslemesi (Maks) 12mA
Çalışma Sıcaklığı -40°C~125°C
Polarizasyon Çift Yönlü
Montaj Tipi Yüzey Montaj
Paket / Kasa 16-SOIC (0.295", 7.50mm Genişlik)
Tedarikçi Cihaz Paketi 16-SOIC
Ana ÖzelliklerOfNSM2015
  • Yüksek bant genişliği ve hızlı tepki süresi (320kHz bant genişliği, 1.5μs tepki süresi)
  • Yüksek hassasiyetli akım ölçümü
  • Diferansiyel Hall setleri, kaçak alanlara karşı bağışıklık sağlar
  • UL standartlarını karşılayan yüksek izolasyon seviyesi
  • Temel İzolasyon İçin Çalışma Voltajı (VWVBI): 1550Vpk / 1097Vrms
  • İzolasyon voltajına dayanım (VISO): 5000Vrms
  • Maksimum aşırı gerilim izolasyon dayanım voltajı (VIOSM): 10kV
  • Maksimum aşırı akım (Isurge): 13kA
  • CMTI > 100V/ns
  • CTI(I) uyumluluğu
  • Sızma mesafesi/Boşluk mesafesi: 8mm
  • Hata Aşırı Akım Koruması
  • Minimum ofset sıcaklık sapması için NOVOSENSE yenilikçi 'Spin Current' teknolojisi
  • Vref ile sabit çıkış
  • Çalışma sıcaklığı: -40°C ~ 125°C
  • Birincil dahili direnç: 0.85mΩ
  • Geniş gövdeli SOIC16 paketi
UygulamalarOfNSM2015
  • Güneş Sistemleri
  • Endüstriyel Güç Kaynağı
  • Motor Kontrolü
  • OBC/DCDC/PTC Isıtıcı
  • Şarj İstasyonu
