ASM4242 Entegre Devre Yongası 40G Evrensel Seri Veri Yolu 4 Ana Denetleyici
ASM4242 Ürün Genel Bakışı
ASM4242, 4 şeritli PCI Express 4.0'a sahip yukarı akış bağlantı noktaları ve çift 4 şeritli DisplayPort alıcı bağlantı noktaları ile çift USB4 bağlantı noktalarına sahip aşağı akış yüzü bağlantı noktaları içeren bir Evrensel Seri Veri Yolu 4 (USB4®) ana denetleyicisidir.
Bu denetleyici, çoklu protokol tünelleme ve USB 3.2 ve DisplayPort alternatif modunu destekleyerek USB4 Gen 3x2 40Gbps, USB 3.2 SuperSpeedPlus Gen 2x2 20Gbps ve DisplayPort HBR3 x4'e kadar 32.4Gbps'ye kadar yüksek bant genişliği sağlar. USB4 Spesifikasyonu Rev 1.0, VESA DisplayPort Standardı V1.4a, USB Type-C Standardı V2.0 üzerinde VESA DisplayPort Alt Modu ve PCI Express Taban Spesifikasyonu Rev 4.0 V1.0 ile uyumludur.
Ana ÖzelliklerLTC6915HGNSSOP-16
- eXtensible Host Controller, PCI Express anahtarı ve DisplayPort LTTPR/Non-LTTPR yeniden zamanlayıcı ile entegre USB4 yönlendirici
- eXtensible Host Controller Interface spesifikasyonu revizyon 1.2 ile uyumlu
- GPIO, SPI ve UART arayüzlerini destekler
- Harici güç dağıtım denetleyicisi için I2C ana veri yolu
- Harici SPI ROM aracılığıyla üretici yazılımı yüklemesi
- Harici 25MHz kristal osilatör
- Entegre yayılma spektrumu denetleyicisi
- Güç gereksinimleri: 3.3V/1.8V/1.1V normal güç ve 3.3V/1.1V bekleme gücü
- 23x23 bilyalı dizi ile 11x11 mm² flip çip BGA
- PCI Express Yukarı Akış Bağlantı Noktası
ASM4242'ninLTC6915HGNSSOP-16
- PCI Express bağlantı gücü yönetimi desteği
- 100MHz diferansiyel referans saat girişi
- SRIS modu ve MSI/MSI-X desteği
- DisplayPort Alıcı Bağlantı Noktası
- ASM4242'nin
Port başına dört şeritli iki DP alıcı bağlantı noktasıLTC6915HGNSSOP-16
- DP sıcak takma desteği
- USB Aşağı Akış Yüzü Bağlantı Noktası
- Çoklu protokol tünelleme ile iki USB4 DFP
- USB4/USB 3.2 bağlantı gücü yönetimi
USB4 Thunderbolt 3 uyumluluğu
- DP alternatif modu ve USB 3.2 Gen 2x2 modu desteği
- USB 3.2 çoklu GİRİŞ işlevi, BOT ve UAS protokolü
- Eski USB işlevi ve cihazıyla geriye dönük uyumlu
- Uzaktan/uyandırma olayı ve sıcak takma desteği
- Endüstri Uyumluluğu
- ASM4242'nin
- USB4 Spesifikasyonu Sürüm 1.0
USB 3.2 Spesifikasyonu Revizyon 1.0LTC6915HGNSSOP-16
- VESA DisplayPort (DP) Standardı Sürüm 1.4a
- PCI Express Taban Revizyon 4.0 Sürüm 1.0 Spesifikasyonu
- PCI Express Kart Elektromekanik 2.0 Spesifikasyonu
- PCI Express Mini Kart Elektromekanik 1.2 Spesifikasyonu
- PCI Veri Yolu Güç Yönetimi Arayüzü Spesifikasyonu Revizyon 1.2
- PCI Yerel Veri Yolu Spesifikasyonu Revizyon 3.0

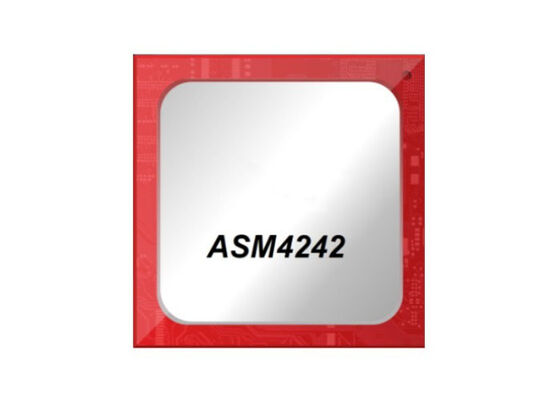

- Ürün Resmi
- ASM4242'nin
- İlgili Elektronik Bileşenler
- Parça Numarası
PaketLTC6915HGNSSOP-16
LTC6915IGN
| SSOP-16 |
MAX97003EWP |
| WLP-20 |
MAX98309EWL |
| TQFN-16 |
MAX98309EWL |
| WLP-9 |
AD8436ARQZ |
| QSOP-20 |
ADCMP567BCPZ |
| LFCSP-32 |
MAX74840ARMZ |
| MSOP-8 |
MAX74812ARMZ |
| MSOP-8 |
MAX74831ARMZ |
| MSOP-8 |
MAX40077ANA |
| MSOP-8 |
MAX40077ANA |
| MSOP-8 |
MAX40077ANA |
| MSOP-8 |
MAX40077ANA |
| WLP-8 |
MAX40077ANA |
| TDFN-8 |
MAX40077ANA |
| WLP-8 |
TPS62933ODRLR |
| µMAX-8 |
MAX40078AUD |
| TSSOP-14 |
TPS62933ODRLR |
| SOT-583 |
TPS628513DRLR |
| SOT-583 |
LMR51430XDDCR |
| SOT-23-THN-6 |
Evet, tüm ürünler orijinaldir, yeni orijinal ithalat amacımızdır. |
| SOT-23-THN-6 |
Evet, tüm ürünler orijinaldir, yeni orijinal ithalat amacımızdır. |
| SOT-23-THN-6 |
TPS629206DRLR |
| SOT-23-THN-6 |
TPS629206DRLR |
| SOT-583 |
TPS629206DRLR |
| SOT-563 |
TPS629206DRLR |
| SOT-583 |
Evet, tüm ürünler orijinaldir, yeni orijinal ithalat amacımızdır. |
| SOT-563 |
ISO 9001:2015 Sertifikalı bir Şirketiz ve ERAI üyesiyiz. |
| SOT-583 |
Evet, tüm ürünler orijinaldir, yeni orijinal ithalat amacımızdır. |
| SOT-563 |
ISO 9001:2015 Sertifikalı bir Şirketiz ve ERAI üyesiyiz. |
| Ürünleriniz orijinal mi? |
Evet, tüm ürünler orijinaldir, yeni orijinal ithalat amacımızdır. |
| Hangi Sertifikalarınız Var? |
ISO 9001:2015 Sertifikalı bir Şirketiz ve ERAI üyesiyiz. |
Küçük miktarda sipariş veya numune desteği verebilir misiniz? Numune ücretsiz mi?
Evet, numune siparişini ve küçük siparişi destekliyoruz. Numune maliyeti siparişinize veya projenize göre farklılık gösterir.
Siparişimi nasıl gönderebilirim? Güvenli mi?
DHL, Fedex, UPS, TNT, EMS gibi ekspres kargo kullanıyoruz. Önerdiğiniz ileticiyi de kullanabiliriz. Ürünler iyi paketlenecek ve güvenliği sağlanacaktır ve siparişinize ürün hasarından biz sorumluyuz.
Teslim süresi ne kadar?
Stoktaki parçaları 5 iş günü içinde gönderebiliriz. Stokta yoksa, sipariş miktarınıza göre teslim süresini sizin için teyit edeceğiz.
